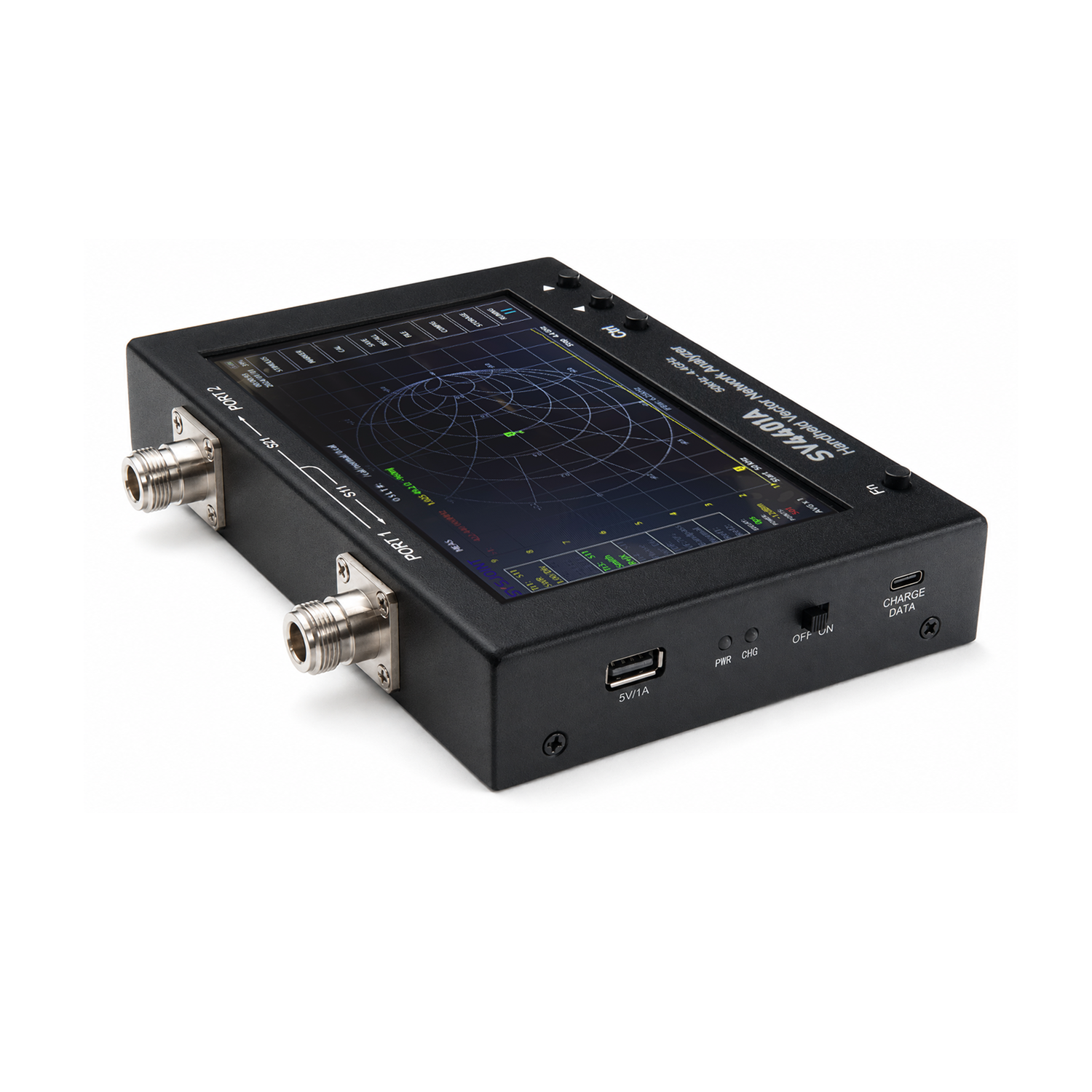

Анализатор векторный SV4401A
Диапазон частот
0,05 ~ 4400 МГц
Отображает спектры сигналов
2G, 3G, 4G, LTE, CDMA, DCS, GSM, Wi-Fi, GPRS
Разъемы анализатора
N-Female
Все характеристики52 000 ₽
за шт.Анализатор векторный SV4401A предназначен для измерений параметров антенно-фидерных устройств - коэффициента стоячей волны по напряжению (КСВН) и коэффициента передачи.
Документация
Тех. паспорт
Характеристики
| Характеристики |
|||
| Диапазон частот | от 0,05-4400 МГц | ||
| Максимальная выходная мощность | -42 дБм... -10 дБм | ||
| Пределы допускаемой относительной погрешности установки частоты | ±2∙10-6 | ||
|
Пределы допускаемой относительной погрешности измерений КСВН, % |
±5 | ||
| Диапазон измерений коэффициента передачи | от 0 до -30 дБ | ||
|
Пределы допускаемой абсолютной погрешности измерений коэффициента передачи - в диапазоне измерений от 0 до -20 дБ |
±0,5 дБ ±1 дБ |
||
| Динамический диапазон |
50 дБ для S11 |
||
| Ширина полосы промежуточных частот (IFBW) | 12,5 кГц (по умолчанию), 6,25 кГц, 3,12 кГц, 1 кГц, 300 Гц, 100 Гц, 30 Гц | ||
| Количество точек развертки | 1001 (регулируется) | ||
| Скорость развертки | 400 т/с (на частоте > 140 МГц) | ||
| Количество трассировок | 7 (4 данных, 2 референсных, 1 TDR) | ||
| Количество маркеров | 8 | ||
| Память калибровок | 12 | ||
| ЖК-дисплей | 7″ IPS (1024 x 600), цветной, сенсорный (емкостный) | ||
| Аккумулятор | 2 литиевые батареи 18650 (2 x 3350 мАч) | ||
|
Параметры электропитания: – от двух аккумуляторных батарей типа Li-ion, напряжение, В |
3,6 от 4,7 до 5,5 |
||
| Время непрерывной работы от аккумулятора | 4 часа | ||
| Порты и интерфейсы |
1 x N-female (PORT 1) |
||
| Потребляемая мощность В∙А, не более: | 10 | ||
| Память | встроенная карта памяти, 8 ГБ | ||
| Идентификационное наименование ПО | SV4401_App | ||
| Номер версии (идентификационный номер) ПО, не ниже | V0.1.1 | ||
| Условия эксплуатации (без термочехла) | от +10℃ до +40℃ | ||
| Условия эксплуатации (с термочехлом) | от -40℃ до +45℃ | ||
| Габариты изделия | 194 × 149 × 34 мм | ||
| Габариты упаковки | 252 × 204 × 72 мм | ||
| Вес нетто | 1210 г | ||
| Вес брутто | 1575 г | ||

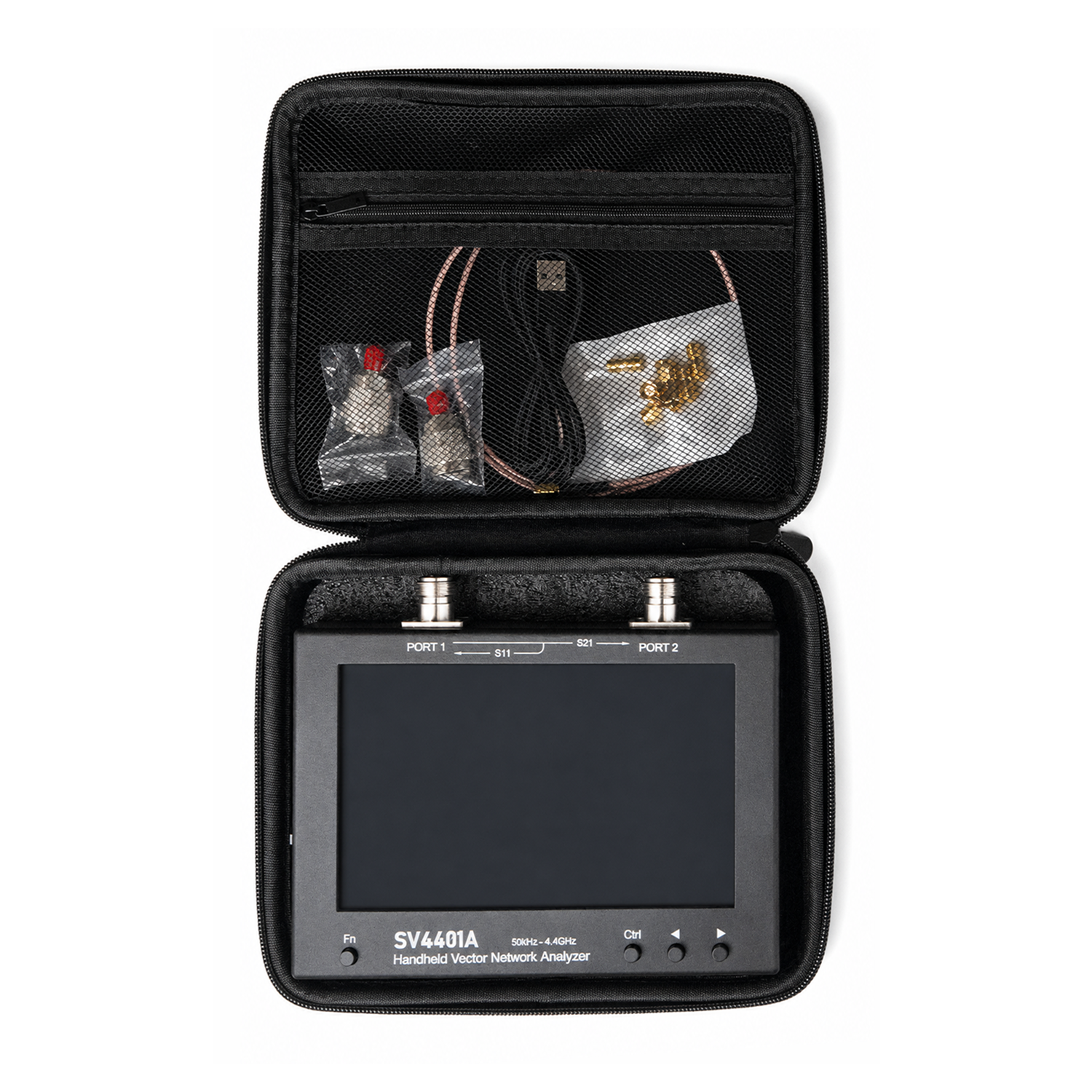

| № | Наименование | Кол-во |
| 1 | Анализатор векторный | 1 шт. |
